Обзор содержит всю необходимую информацию о классах защиты электрооборудования по стандарту DIN EN 60529, который применяется во всех странах Европы и Азии.

Любое промышленное оборудование всегда находится в контакте с внешней окружающей средой и человеком, причем без соответствующей защиты эти контакты, в подавляющем большинстве случаев, приводят к очень и очень плачевным последствиям. Специалистам известно, например, к чему может привести попадание воды на печатные платы или вмешательство «особо любознательных» сотрудников предприятия в автоматику промышленного оборудования.

Чтобы предотвратить порчу недешевого оборудования, защитить жизнь и здоровье персонала, ко всем промышленным электронным компонентам и оборудованию предъявляют особые требования по пыле- и влагозащите. Эти требования оговорены в стандарте DIN EN 60529.

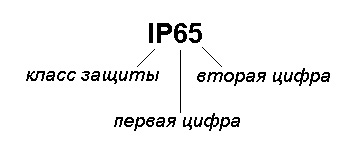

В соответствии с ним класс защиты обозначается IP (International Protection) и переводится как «международная защита». Сразу за ним идут две цифры: первая — класс защиты от твердых веществ; вторая — класс защиты от воды.


Первая цифра:

0 — Защита не предусмотрена
1 — Защита от твердых тел диаметром более 50 мм и защита от проникновения рукой
2 — Защита от твердых тел диаметром более 12 мм и защита от проникновения пальцами
3 — Защита от твердых тел диаметром более 2,5 мм и защита от проникновения инструментом, проводом
4 — Защита от твердых тел диаметром более 1 мм и защита от проникновения проводом
5 — Защита от попадания песка, пыли
6 — Полная защита от пыли.

Вторая цифра:

0 — Защита не предусмотрена
1 — Защита от вертикально падающих капель
2 — Защита от капель, падающих под углом до 15° от вертикали
3 — Защита от капель, падающих под углом до 60° от вертикали
4 — Защита от брызг под любым углом
5 — Защита от струи воды
6 — Защита от сильных струй воды
7 — Защита от кратковременного погружения в воду
8 — Защита от долговременного погружения в воду (дополнительно может указываться допустимая глубина погружения).

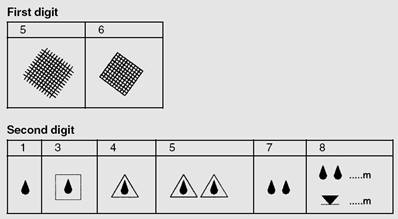

На корпусах электрооборудования могут также находиться символьные изображения класса защиты.


Следует отметить, что класс защиты 6 автоматически включает в себя все классы от 1 до 5. Классы защиты 7 и 8 являются самостоятельными единицами, независящими друг от друга. Поэтому для более точного определения класса допускается двойная маркировка, например IP65/IP68. Существуют также обозначения класса защиты с дополнительной буквой K на конце. Это означает, что к стандартному классу защиты от воды добавляется защита от воды под давлением (IP64K — защита от брызг под давлением и полная защита от пыли). Для применения в некоторых отраслях промышленности, например пищевой, был введен специальный класс защиты от воды 9K — защита от струй пара под давлением, т. е. данное оборудование может обрабатываться водяными парами.
