Резистивные компоненты. Аттенюаторы

17.07.2017

Обширный диапазон высококачественных резистивных компонентов от компании HUBER+SUHNER AG предназначен для решения задач в области испытаний и измерений. Исключительная стабильность характеристик и качество выпускаемой продукции определяется результатами многолетнего опыта в разработке и производстве радиочастотных компонентов.

Аттенюаторы малой, средней и большой мощности

Радиочастотные аттенюаторы применяются для уменьшения мощности сигнала без искажения его формы. С их помощью решается много задач, в том числе:

Регулировка уровня мощности в тракте или между трактами в многоканальных системах Уменьшение уровня мощности для защиты входных портов измерительных приборов Улучшение согласования трактов подсистем или в измерительных стендах

Особенности

• Волновое сопротивление 50 или 75 Ом
• Фиксированная величина ослабления от 0 до 40 дБ
• Разные рабочие частоты для лучшего согласования трактов подсистем и форм сигналов
• Большой ассортимент соединителей
• Типовая конфигурация вилка – розетка

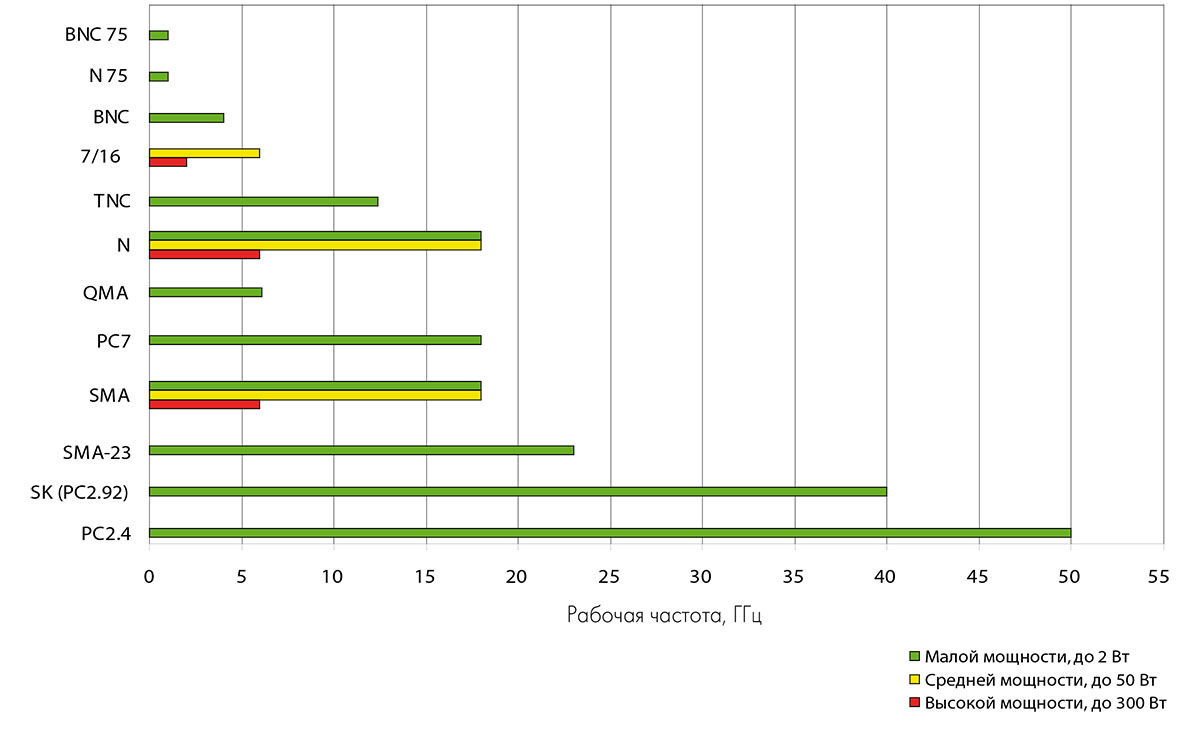

Сводная диаграмма для быстрого выбора аттенюатора

Максимальная рассеиваемая мощность

Величиной максимальной непрерывной подаваемой мощности считается значение мощности при температуре окружающей среды 25° С. При увеличении температуры окружающей среды, величина непрерывной максимальной мощности может быть меньше. Более детальная информация представлена в описании по каждому компоненту. Аттенюаторы средней и большой мощности рекомендуется устанавливать таким образом, чтобы осуществлялась свободная конвекция воздуха вокруг радиатора.

Компания HUBER+SUHNER является ведущим поставщиком компонентов и систем для электрических и оптических соединений. Эта продукция, применяемая в телекоммуникационных, транспортных и промышленных отраслях высоко ценится инженерами за глубокие знания компании для практических задач. Всё это позволяет реализовывать самые инновационные решения заказчиков по всему миру.

Полный каталог «Резистивные компоненты HUBER+SUHNER» можно скачать здесь.
