Теплопроводящая силиконовая паста и иструменты для измерения толщины ее слоя

При установке на радиатор силовых модулей очень важно, чтобы слой теплопроводящей пасты был равномерным и однородным. Неоднородность может привести к неравномерному распределению тепла в зоне контакта, к возникновению локальных перегревов, что неизбежно ведет к сокращению срока службы силового модуля. Применение пасты Р12 рекомендовано компанией Semikron, делового партнера Вест-Эл, более 35 лет использующей данный продукт в своих разработках.

Номер для заказа пасты Р12 по каталогу ELFA:

  • 80-857-97 (упаковка в тюбики по 30гр)
  • 80-858-05 (упаковка в тюбики по 150гр)
  • PASTE P12, 2kg (упаковка в банки по 2 кг, минимальное количество для заказа - 2 банки - 4кг)

Инструменты для измерения толщины слоя теплопроводящей пасты ZND 2050 – 2054 и ZWW 2100-2108

Процесс контроля толщины нанесенного слоя и специальные инструменты для его измерения ZND 2050 – 2054 и ZWW 2100-2108 показаны на рисунке. Измерительная «гребенка» имеет крайние опорные «зубцы» и измерительные «зубцы», отстоящие от базовой поверхности на соответствующее расстояние. При движении вертикально расположенной гребенки по поверхности радиатора следы пасты остаются на зубцах, расположенных ниже поверхности нанесенного слоя. Как показано на рисунке, толщина измеряемого слоя пасты находится в диапазоне 25…30 мкм.

Более точные результаты, особенно при работе с неоднородными пастами дает измери-тель ZWW 2100-2108. У него базовыми поверхностями являются внешние диски, контроль производится по следу пасты на внутреннем, измерительном диске.

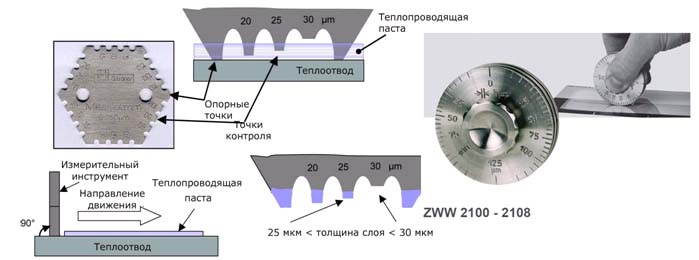

Рис. Контроль толщины слоя с помощью измерителей ZND 2050 – 2054 и ZWW 2100-2108

Инструменты для измерения толщины слоя теплопроводящей пасты ZND 2050 – 2054 и ZWW 2100-2108 можно заказать у менеджеров компании Вест-Эл.
