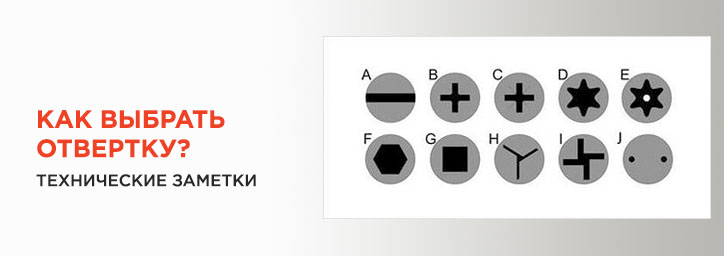

Как выбрать отвертку?
Выберите себе отвёртку! Чтобы вам было легче подобрать отвёртку из огромнейшего выбора инструмента, мы подготовили таблицу, в которую поместили самые популярные стандартные отвёртки. По размерам имеющегося крепежа можно выбрать подходящий инструмент и наоборот.
Желаем успехов! Всегда с вами, инженеры технической поддержки Вест-Эл.
Отвёртки с плоским лезвием
Ширина лезвия А, мм | Толщина лезвия В, мм | Размер винта |
Максимальный крутящий момент при затяжке, Н*м |
|
|
|
|
вручную |
при помощи инструмента |
0.8 | 0.16 | - | - | - |
1.0 | 0.18 | - | - | - |
1.5 | 0.25 | М1 | - | - |
1.8 | 0.30 | М1.2 | - | - |
2.0 | 0.40 | М1.6 | 0.40 | 0.42 |
2.5 | 0.40 | М1.8 | 0.40 | 0.42 |
3.0 | 0.50 | М2 | 7.00 | 0.80 |
3.5 | 0.60 | М2.5 | 1.3 | 1.4 |
4.0 | 0.80 | М3 | 2.6 | 2.9 |
5.5 | 1.0 | М3.5 | 5.5 | 6.2 |
6.5 | 1.2 | М4 | 9.4 | 10.5 |
8.0 | 1.2 | М5 | 11.5 | 12.9 |
10.0 | 1.6 | М6 | 25.6 | 28.7 |
12.0 | 2.0 | М8 | 48.0 | 53.8 |
Отвёртки крестовые
PH | PZ |
Размер PH + PZ | Размер винта | Максимальный крутящий момент при затяжке, Н*м | |
|
|
вручную |
при помощи инструмента |
00 | Спец. | - | - |
0 | М1.6 - М1.8 | 1 | 2 |
1 | М2 - М3 | 4 | 5 |
2 | М3.5 - М5 | 10 | 14 |
3 | М6 | 20 | 42 |
4 | М8 | 30 | 60 |
Шестигранники (HEXAGON)
Размер А, мм | Размер винта | Максимальный крутящий момент при затяжке вручную, Н*м |
0.7 | Спец. | 0.08 |
0.9 | Спец. | 0.18 |
1.3 | М1.4 | 0.53 |
1.5 | М1.6-М2 | 0.82 |
2.0 | М2.5 | 1.9 |
2.5 | М3 | 3.8 |
3.0 | М4 | 6.6 |
4.0 | М5 | 16 |
5.0 | М6 | 30 |
6.0 | М8 | 52 |
7.0 | М10 | 78 |
8.0 | М10 | 120 |
10.0 | М12 | 220 |
Отвёртки TORX (звездочки)
Ключ N | Размер А, мм | Размер винта | Максимальный крутящий момент при затяжке, Н*м | |
|
|
|
вручную | при помощи инструмента |
Т3 | 1.17 | Спец. | - | - |
Т4 | 1.28 | Спец. | - | - |
Т5 | 1.42 | М1.6 | 0.43 | 0.50 |
Т6 | 1.70 | М2 | 0.75 | 0.90 |
Т7 | 1.99 | М2.5 | 1.4 | 1.70 |
Т8 | 2.31 | М2.5 | 2.2 | 2.60 |
Т9 | 2.50 | М3 | 2.8 | 3.40 |
Т10 | 2.74 | М3-М3.5 | 3.7 | 4.50 |
Т15 | 3.27 | М3.5-М4 | 6.4 | 7.70 |
Т20 | 3.86 | М4-М5 | 10.5 | 12.70 |
Т25 | 4.43 | М4.5-М5 | 15.9 | 19.00 |
Т27 | 4.99 | М4.5-М6 | 22.5 | 26.90 |
Т30 | 5.52 | М6-М7 | 31.1 | 37.40 |
Т40 | 6.65 | М7-М8 | 54.1 | 65.10 |
Т45 | 7.82 | М8-М10 | 86.2 | 104.00 |
Т50 | 8.83 | М10 | 132 | 159.00 |
Т55 | 11.22 | М12 | 252 | 257.00 |
Т60 | 13.25 | М14 | 437 | 446.00 |
