Возможности применения разъёмов ILME в энергетике и на железной дороге

Компания ILME предлагает своим клиентам новые брошюры о возможностях применения разъёмов ILME на железнодорожном транспорте и в энергетике.

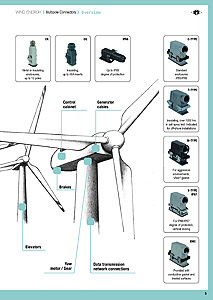

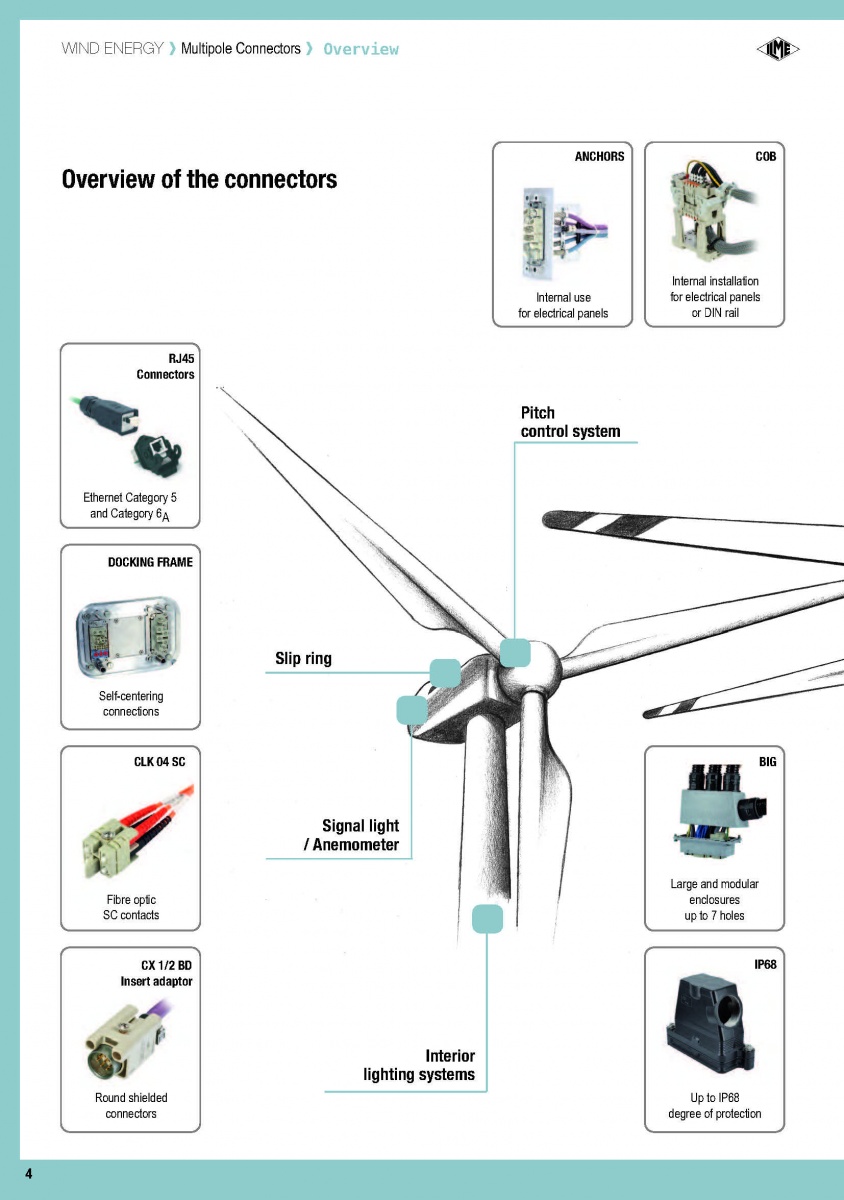

Разъёмы ILME в ветряках (ветряных турбинах)

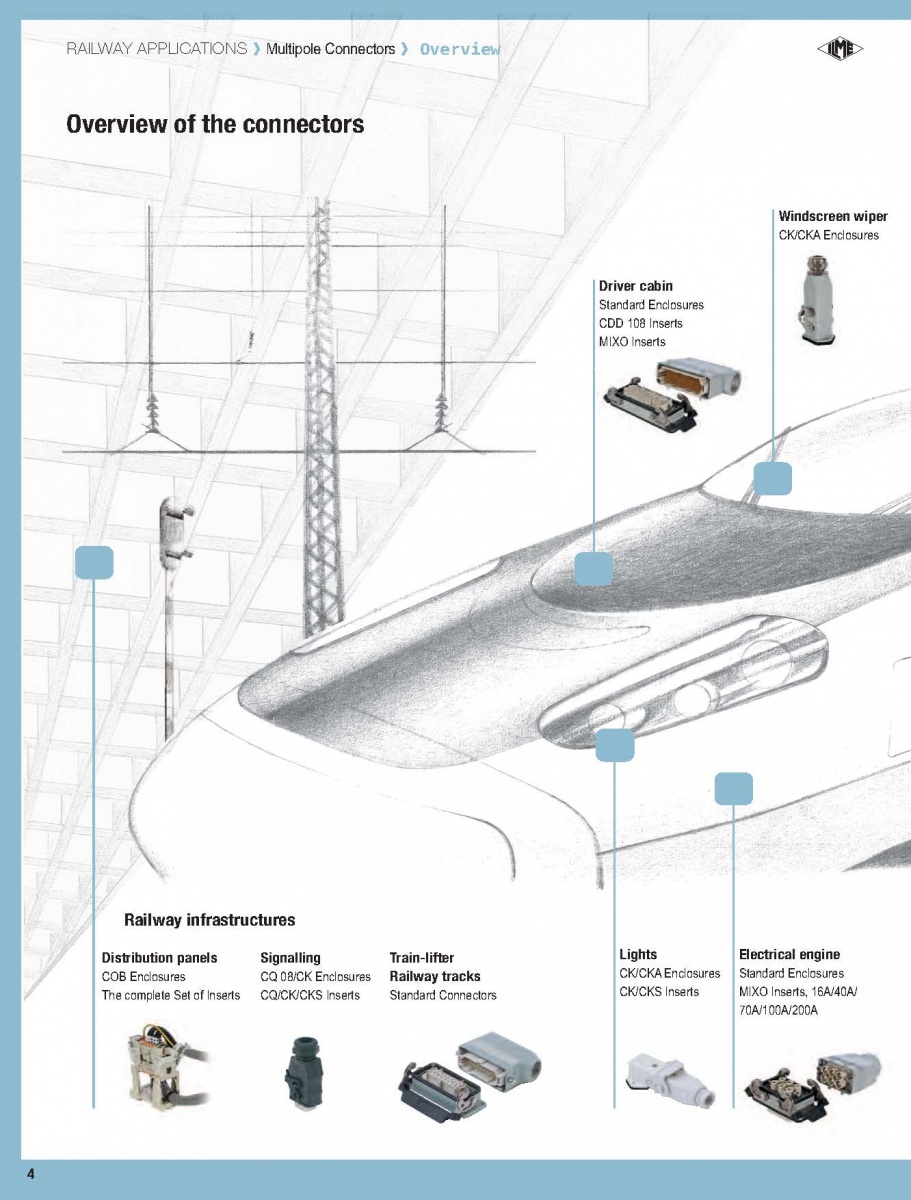

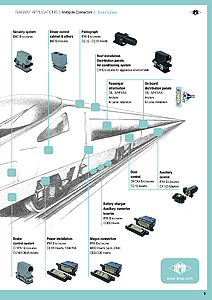

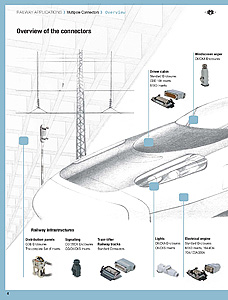

Разъемы ILME, применение на железной дороге

ilme3.jpg ilme4.jpg

Общие характеристики многополюсных разъемов ILME промышленного назначения:

  • Резьбовые кабельные вводы различных диаметров с резьбой Pg (с обозначением «C») либо метрической резьбой (с обозначением «M») по EN 60423, предусмотренные для кабельных сальников по EN 50262 (вариант с резьбой NPT под заказ), могут располагаться вертикально, горизонтально или фронтально.
  • Прочные корпуса из литого под давлением алюминиевого сплава или из самозатухающего термопласта (типы CK, MK, CQ 08 и Т-TYPE). Отвечают требованиям UL. Выпускаются корпуса для монтажа на панель, корпуса для монтажа на поверхность и кожуха, со стационарными крышками или без них, а также со съемными защитными крышками. Корпуса типов CH-CA (с кабельными вводами Pg) и MH-MA (с метрическими кабельными вводами) оснащены выступом, который исключает установку вставок серий CME (все) и СМСЕ (только 16 + 2 полюса), а у корпусов серий CM (Pg) и мм (метрические) таких выступов нет, а внутри них установлены дополнительные изолирующие полосы.
  • Металлические корпуса с эпоксидно-полиэфирным покрытием, отличающиеся высокой стойкостью к механическим нагрузкам и внешним воздействиям. Корпуса, которые используют при температурах до 180 °C и в агрессивных средах, обрабатываются специальными покрытиями. При необходимости обеспечения электромагнитной совместимости используются ЭМС-корпуса с высокой проводимостью и обработкой поверхности с высокой коррозионной стойкостью.
  • Вставки изготавливаются из сертифицированного по UL самозатухающего термопласта со стекловолоконным армированием, и характеризуются диапазоном рабочих температур от минус 40 до +125 °C. Вставки CME (все) и СМСЕ (только 16 + 2 полюса) на 830В оснащены ключом, который предотвращает некорректную установку вставок (типы СМ с вводами Pg и мм с метрическими вводами). Вставки некоторых серий под заказ могут выполняться из ПФС (полифениленсульфида) – они способны работать при температурах до 180 °C.
  • Профили вставок несимметричны за счет применения асимметрично установленных направляющих, исключающих некорректную стыковку. Механический ресурс вставок составляет не менее 500 циклов стыковки.
  • Вставки изготавливаются в соответствии с европейским стандартом EN 61984 (DIN VDE 0627), сертифицируются на соответствие UL и CSA и соответственно маркируются.
  • Специальные уплотнительные прокладки из винил-нитрильного или фторсодержащего эластомера (в корпусах для температур до 180 °C и для агрессивных сред), износостойкие, масло- и топливостойкие, при использовании вместе с кабельными сальниками (в комплекте не поставляются) обеспечивают степень защиты состыкованных разъемов IP66. Специальные проводящие прокладки для ЭМС-корпусов.
  • Стопорные рычаги из нержавеющей стали и пружины обеспечивают идеальное закрытие и герметизацию.
  • Запорное устройство существует в двух исполнениях – одиночном (с одним рычагом) и двойном (с двумя рычагами). Для металлических корпусов компания ILME предлагает рычаги двух различных типов: вертикального закрытия (V-TYPE) и классические поворотные (C-TYPE).
  • Существуют различные исполнения рукоятей: из самозатухающего термопласта со стекловолоконным армированием; литого под давлением алюминия (для температур до 180 °C); моноблочные рукоятки из нержавеющей стали (корпуса CK, CZ, MK, MZ и для температур до 180 °C).
  • Невыпадающие винты для крепления вставок со стопорной пружинной шайбой или насечкой под головкой.
  • Местоположение контактов задается с помощью цифр или обозначений, нанесенных по обеим сторонам каждой вставки лазером или штампом.
  • Посеребренные или позолоченные латунные контакты соединяются с проводами зажимами с невыпадающими винтами (поставляются в отвинченном состоянии), пружинными зажимами, опрессовкой (такие контакты приобретаются отдельно), или же встроенной под 45° клеммной колодкой (также с винтовыми или пружинными зажимами).
  • Клемма защитного заземления с широкой контактной поверхностью.
  • Штифты и рычаги поставляются с антифрикционными кольцами, которые облегчают закрытие и уменьшают износ.
