NPS2400 - больше чем источник питания

20.03.2017

Трехфазные импульсные источники питания мощностью 2400 Вт с установкой на DIN рейку серии NPS2400, являются экономически эффективными, высокотехнологичными и инновационными источниками для широкого использования в промышленности. Эти источники имеют компактный размер и рассчитаны на выходное номинальное напряжение 12, 24, 48, 72 и 170VDC в зависимости от модели. Источники питания данной серии могут подключаться параллельно до 4-х единиц для увеличения мощности до 9600W. Благодаря сочетанию новейших цифровых и аналоговых технологий, достигается очень высокая эффективность, источники имеют удобный интерфейс.

nextys_nsp2400 c.jpg

Импульсные источники питания серии NPS2400 от компании NEXTYS имеют многофункциональное применение в качестве:

  • стандартного источника питания,
  • зарядного устройства,
  • источника питания двигателя постоянного тока.

Такой источник может быть интегрирован в сложные автоматизированные системы.



Область применения:

  • Системы управления промышленным оборудованием
  • Системы управления производственным процессом
  • Конвейеры, погрузочно-разгрузочное оборудование
  • Питание двигателей постоянного тока
  • Возобновляемый источник энергии
  • Зарядное устройство
  • Системы резервирования

Основные особенности:

  • Высокий КПД (> 92%)
  • Высокая плотность мощности (> 10 Вт / дюйм 3)
  • Активный PFC
  • Расширенный диапазон входных напряжений 340…550 VAC / 520…750 VDC
  • Широкий диапазон выходного напряжения (12 ... 170VDC, в зависимости от модели)
  • Диапазон рабочих температур -40...+70°С
  • Встроенный ORing- контроллер
  • Активная схема защиты от перенапряжений на входе для повышения надежности
  • Удаленное выключение
  • Функция датчика напряжения
  • Выходной ток дистанционного измерения 4-20 мА и 0-10 В
  • Параллельное подключение до 4-х единиц для увеличения мощности до 9600W
  • Обеспечивает резерв мощности до 150% (3.6kW) в течение 5 секунд
  • Возможность использования в качестве зарядного устройства с температурной компенсацией для всех типов АКБ
  • Микропроцессорный блок управления и удаленного мониторинга через USB (коммуникационный модуль в комплекте)
  • Встроенный пользовательский интерфейс с ЖК-дисплеем:
    - Отображает состояние в реальном масштабе времени
    - Историю событий / аварийные сигналы, временные отметки
    - Установочные параметры, идентификационную информацию
  • Возможность работы с компьютером. Приложение POWERMASTER для ПК дает возможность управления источником питания через интерфейс USB:
    - Удаленная настройка устройства
    - Обновление прошивки
    - Повторяет встроенный пользовательский интерфейс

Краткие технические характеристики:

  Номинальное входное напряжение

  3x400…500VAC, 47…63 Hz или VDC

  Диапазон входного напряжения

  340…550VAC / 520…750VDC

  Защита входной цепи

  - активная защита от перенапряжения в соответствии с VDE0160
  - от перенапряжения на входе (авто перезапуском)
  - от пониженного напряжения (авто перезапуском)
  - от потери фазы

  Номинальное выходное напряжение

  24V / 48V / 72V / 170V (в зависимости от модели)

  Диапазон выходного напряжения

  11.5…29V / 23…56V / 50…86V / 85…175V (в зависимости от модели)

  Номинальный выходной ток

  100A / 50A / 33A / 14A (в зависимости от модели)

  Максимальный выходной ток

  150A / 75A / 50A / 21A (5 секунд, в зависимости от модели)

  Защита на выходе

  - от перегрузок
  - от короткого замыкания
  - от перенапряжения

  КПД, %

  >92%

  Плотность мощности   Вт/дюйм3

  10.5W/in3 ( 0.64W/cm3)

  Рабочая температура, °С

  - 40°C…+ 70°C

  Метод охлаждения

  Принудительное

  Вес

  2,8 кг

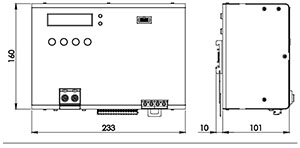

  Размер (W x H x D)

  233 x 160 x 101mm


NPS2400- Импульсный источник питания мощностью 2400 Вт на DIN рейку от компании NEXTYS представлен на нашем сайте
