Danotherm - одна из ведущих компаний выпускающая мощные резисторы для различных применений в изделиях силовой электроники. Про­дукция компании  перекрывает наиболее широкий спектр применений в данной области. Предлагаем вам краткое руководство по выбору резисторов Danotherm.

Серия ALPHA


Тормозные резисторы в корпусах из алюминиевого профиля четырех типов, образующих 4 семейства приборов данной серии: CA, CB, CCH и CCR.

В семействах CA и CB имеются приборы, предназначенные для горизонтального (H) или вертикального (V) монтажа. Резисторы могут выпускаться со встроенным термостатом и различной степени защищенности.


  • Постоянная рассеиваемая мощность: 65…5500 Вт
  • Диапазон сопротивлений: 0.4 Ом…4.7 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 1100 В (постоянный ток), до 690 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 75x; для времени 10 с: до 12х
  • Диапазон температур окружающей среды: -40…+90°С
  • Степень защищенности: до IP65

Справочные материалы:

Серия LAMBDA

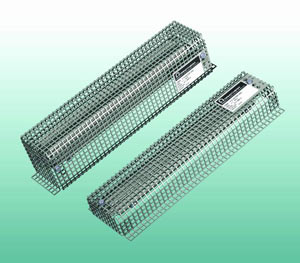

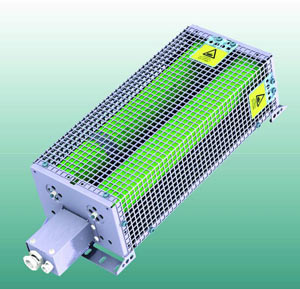

Тормозные резисторы открытого типа в защитных перфорированных кожухах.

Приборы данной серии могут выпускаться, в том числе, и по спецификации заказчика.

В кожухе может помещаться от одного до четырех проволочных резистивных элементов, что позволяет потребителю выбирать нужные размеры резистора при заданной мощности рассеивания.


  • Постоянная рассеиваемая мощность: 250…3570 Вт
  • Диапазон сопротивлений: 0.12…256 Ом
  • ТКС: ±200 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 1100 В (постоянный ток), до 690 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 35х; для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -40С…+90°С
  • Степень защищенности: IP20

Серии OHMEGA


Тормозные резисторы на основе герметичных резистивных элементов, заключенных в стальную трубку. Приборы серии OHMEGA выпускаются как с воздушным, так и с жидкостным охлаждением. Могут быть изготовлены согласно техническим условиям заказчика.

Для увеличения рассеиваемой мощности, резистивные элементы объединяются в модули до 9 элементов для приборов с воздушным охлаждением и до 3 элементов для приборов с жидкостным охлаждением.

Резисторы серии OHMEGA отличает высокая надежность, устойчивость к воздействию окружающей среды и возможность работы в тяжелых условиях, что позволяет использовать их, в частности, на железнодорожном транспорте и в качестве нагревательных элементов для климат-систем.

  • Постоянная рассеиваемая мощность: 1200…26000 Вт (с воздушным охлаждением), 1500…15000 Вт (с жидкостным охлаждением)
  • Диапазон сопротивлений: 1.3…30 Ом
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 800 В (постоянный ток), до 400 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 40х; для времени 5 с: до 15х
  • Диапазон температур окружающей среды: -40С…+155°С
  • Степень защищенности: IP20

Серии OHMEGA мощность 1-10 kW, 50-200 kW

Серии SIGMA


Модульные резисторы данной серии выполнены на основе проволочных резистивных элементов на керамическом основании с покрытием защитным слоем фосфата алюминия. Модульная сборная конструкция позволяет в широких пределах варьировать рассеиваемую мощность, габариты и электрическое сопротивление. Большой диапазон мощностей и сопротивлений открывает возможности по применению резисторов серии SIGMA в качестве пусковых, тормозных, нагрузочных и зарядных в самых различных электрических и электромеханических системах.



  • Постоянная рассеиваемая мощность: 100…5000 Вт
  • Диапазон сопротивлений: 0.12 Ом…200 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 1100 В (постоянный ток), до 690 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 35х, для времени 10 с: до 10х
  • Диапазон температур окружающей среды: -40С…+90°С
  • Степень защищенности: до IP21

Справочные материалы:

Серия TERA, тормозные резисторы


Мощные сильноточные резисторы на основе решетчатых стальных резистивных элементов. Отличаются высокой надежностью, высокими рабочими токами и большой рассеиваемой мощностью единичного резистивного элемента, что позволяет создавать на их основе компактные резисторные блоки на мощности до 5…8 кВт. Резисторы на основе элементов серии TERA в основном применяются в качестве тормозных/пусковых резисторов мощных электроприводов, заземляющих резисторов нейтрали в многофазных сетях, разрядных и нагрузочных резисторов.

  • Постоянная рассеиваемая мощность одного элемента,
    при естественном охлаждении: 500 Вт
    при принудительном охлаждении: 1300 Вт
  • Диапазон сопротивлений одного элемента: 0.0088…3.58 Ом
  • ТКС: ±250 ppm

Описание серии

На основе элементов TERA выпускаются:




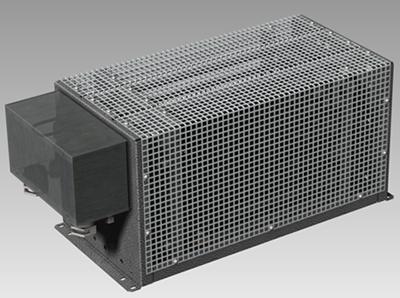

  • разрядные резисторы мощностью до 24 кВт степени защищенности IP20:







  • заземляющие резисторы

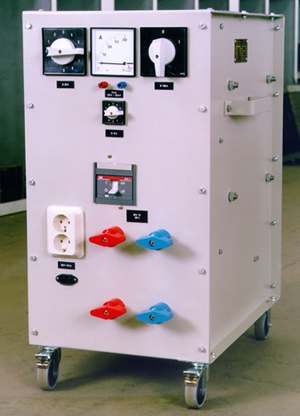

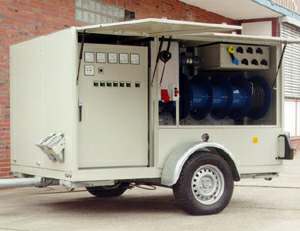

  • передвижные нагрузочные блоки мощностью 500 кВт


Проволочные трубчатые цилиндрические резисторы



Эти резисторы выпускаются в 46 стандартных типоразмерах диаметром от 10 до 44 мм и длиной от 55 до 590 мм с цементированным или стеклоэмалевым покрытием резистивного элемента. Все типы могут быть как фиксированного номинала, так и с возможностью подстройки сопротивления, а также с подавленной индуктивностью. Соединение резистивного элемента с выводами производится сваркой, что гарантирует высокую надежность даже в условиях высокой рабочей температуры приборов. Для монтажа резисторов поставляются крепежные фланцы и скобы. Возможно изготовление специальных типов резисторов по спецификации заказчика.



  • Постоянная рассеиваемая мощность: 17…1000 Вт
  • Диапазон сопротивлений: 0.047…200 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 1200 В
  • Рабочее напряжение, ограниченное мощностью рассеивания: до 5700 В
  • Допустимая рабочая перегрузка для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -40…+220°С

Справочные материалы:

Проволочные овальные резисторы



Низкопрофильные овальные резисторы удобны в тех случаях, когда в аппаратуре имеются ограничения по допустимой высоте устанавливаемых элементов. Данные приборы выпускаются в 20 стандартных типоразмерах с большой полуосью от 10 до 25 мм и длиной от 78 до 490 мм как фиксированного сопротивления, так и с возможностью подстройки, а также с безындуктивной намоткой. Специально разработаны резисторы, предназначеные для монтажа на печатные платы. Защитное покрытие поверхности — цементное или стеклоэмалевое.



  • Постоянная рассеиваемая мощность: 40…800 Вт
  • Диапазон сопротивлений: 0.022 Ом…100 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 1200 В
  • Рабочее напряжение, ограниченное мощностью рассеивания: до 4700 В
  • Допустимая рабочая перегрузка, для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -50С…+250°С

Справочные материалы:

Резисторы для установки на теплоотвод

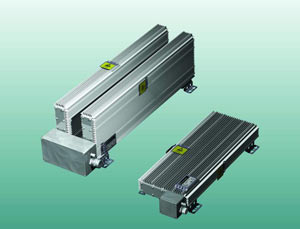

Проволочные резисторы в алюминиевых корпусах различного профиля и способа крепления. Выпускаются как в исполнении, предусматривающем установку на дополнительный теплоотвод, так и в исполнении, не требующем такового. Резистивный элемент может быть выполнен с безиндуктивной намоткой. Широкий диапазон номинальных сопротивлений, малые габариты, высокая устойчивость к внешним воздействиям и электрическая прочность изоляции позволяют использовать приборы рассматриваемых серий в самых разнообразных устройствах. Резисторы модульной конструкции позволяют значительно увеличить допустимую рассеиваемую мощность при небольших габаритах и получить равномерную теплоотдачу со значительной поверхности.


  • Постоянная рассеиваемая мощность: 10…1200 Вт
  • Диапазон сопротивлений: 0.05 Ом…62 кОм
  • ТКС: ±50 ppm
  • Электрическая прочность изоляции: 2500 В
  • Рабочее напряжение, ограниченное мощностью рассеивания: до 4000 В
  • Допустимая рабочая перегрузка для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -50С…+250 С

    Справочные материалы:
  • Тип HS
  • Тип HSD
  • Тип HSF
  • Тип HSM

Толстопленочные резисторы



Приборы этого типа отличает крайне низкая величина индуктивности, что позволяет их применять в высокочастотных устройствах и импульсных устройствах с малыми длительностями импульсов. Применение толстопленочных резисторов в преобразователях позволяет снизить потери при переключении и повысить рабочие частоты преобразователей. Толстопленочная технология позволяет получать сопротивления больших номиналов, изготовление которых в проволочном исполнении представляет существенные сложности.



  • Постоянная рассеиваемая мощность: 45…225 Вт
  • Диапазон сопротивлений: 0.3 Ом…4 МОм
  • ТКС: ±250 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение резистора: до 2500 В
  • Допустимая рабочая перегрузка для времени 10 с: до 4х
  • Диапазон температур окружающей среды: -40С…+125°С

Справочные материалы:

Проволочные реостаты


Приборы 10 стандартных типоразмеров. В течение последних 50 лет заслужили репутацию надежных и удобных переменных резисторов с высокими эксплуатационными характеристиками. Возможно изготовление реостатов с целым рядом функциональных особенностей, таких, как: намотка начального участка реостата проводом большого сечения, функция отключения скользящего контакта от резистивного элемента, функция замыкания скользящего контакта на дополнительную клемму, вывод регулировочного вала с обеих сторон прибора, установка реостата в корпус с клеммами, реализация сдвоенных и строенных реостатов с регулировкой одним валом. Выпускаются также реостаты с линейным перемещением скользящего контакта.


  • Постоянная рассеиваемая мощность: 12…500 Вт
  • Диапазон сопротивлений: 0.5 Ом…25 кОм
  • Механический угол поворота: 270…300°
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Диапазон температур окружающей среды: -40С…+130°С

Справочные материалы:

Заказная продукция и аксессуары

Компания Danotherm выпускает большое количество изделий по спецификации заказчика и аксессуаров для стандартных и заказных резисторов. Практически в каждой серии возможна комплектация резисторов средствами монтажа и подключения по согласованию с заказчиком, а также изготовление изделий с дополнительными функциями и свойствами, не оговоренными в справочных материалах на стандартную продукцию.

Справочные материалы:

  • Заказные тормозные резисторы
  • Другие заказные изделия
Заказать продукцию Danotherm вы можете у нас. Для запроса цен и сроков поставки пишите на электронную почту info@west-l.ru. Наши специалисты всегда проконсультируют вас о продукции, расскажут об условиях поставки, помогут подобрать подходящий продукт.
