Разъемы серии One27 SMT от EPT GmbH теперь с удлинёнными контактами

Разъемы серии One27 SMT от EPT GmbH теперь с удлинёнными контактами

18.01.2021

Новая серия разъёмов серии One27 от EPT GmbH предлагает очень гибкие варианты конструкций для приложений плата-плата, которые обеспечивают высочайшую надежность соединений. Семейство продуктов основано на шаге 1,27 мм. Доступно много разных типов разъемов, включая прямые и угловые версии, а также вариант для соединения на плоский кабель. Количество контактов колеблется от 12 до 80. Розетки IDC One27 доступны отдельно или в собранном виде с кабелем. Разъемы One27 полностью совместимы с уже доступными продуктами. Конструкция разъемов One27 была ориентирована на высокий спрос за функциональность, надежность и простоту использования.


Межплатные соединители должны быть устойчивыми к различным нагрузкам. Очень часто требуются соединители повышенной нагрузочной способности, особенно когда дело касается приложений для суровых условий эксплуатации, например, в аэрокосмической промышленности, в транспортном секторе, а также для оборонной промышленности.

Во время работы в тяжёлых условиях электроника надежно защищена, поскольку во время подключения/отключения соблюдается определенная последовательность сигналов: заземления и электрических контактов. Это гарантирует, что соединение с землёй устанавливается вначале сопряжения, на первом этапе, чтобы исключить разность потенциалов земли и электростатических зарядов до подключения линий передачи данных. Это позволяет быстро и просто вносить изменения во время работы в режиме реального времени - модули, содержащие One27, можно разбирать и заменять, не выключая устройство.

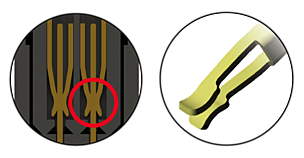

Двухрядный SMT-разъем One27 с угловым штекером можно собрать индивидуально, а его контакты можно разместить в любом положении. Ассортимент разъемов предлагает широкий выбор типов и версий разъемов с малым шагом и максимальной прочностью. Расстояние между платами может составлять от 8,00 до 13,8 мм. Штекерные и розеточные разъемы можно вставлять в любом месте в пределах 1,5 мм благодаря абсолютно надежной стыковке разъемов One27. Соединение, производимое разъемами One27, осуществляется с помощью двустороннего контакта «мама», охватывающего контактный штырь разъема «папа».

op27 2.jpg

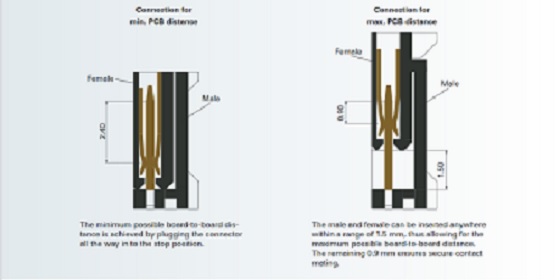

Минимально возможное расстояние между платами достигается за счет вставки разъема до упора. Штырь и гнездо можно вставить в любом месте в пределах 1,5 мм, что обеспечивает максимально возможное расстояние между платами. Оставшиеся 0,9 мм обеспечивают надежное сопряжение контактов.

Долговечность соединителя обычно определяется числом циклов подключения/отключения, которые он может выполнить без сокращения качество передачи сигналов. Самый важный фактор, влияющий на количество циклов подключения/отключения - это качество покрытия. Высокое качество, долговечные контактные покрытия снижают износ от трения поверхности во время процедуры соединения. Более толстые покрытия, с другой стороны, могут выдержать больший износ от трения, прежде чем пострадает функциональность. Конечно, чтобы уменьшить трение, необходимо сделать поверхности двух контактных площадок максимально гладкими. На разъеме One27 это достигается за счет специальной конструкции гнездового контакта, который соединяется с гладкой, прокатанной поверхностью штыревого контакта.

В результате такой конструкции разъемы One27 имеют классификацию уровня эффективности I, это означает, что они могут выдержать полные 500 циклов подключения/отключения даже в суровых условиях, например, при воздействии агрессивного газа (в соответствии с IEC 60068-2-60: 2015) или при наличии частых колебаний температуры (в соответствии с IEC 60068-2-30: 2005). Релаксационное поведение гнездового контакта остается на том же высоком уровне на протяжении всего срока службы разъема (сертификат IEC 60512-13-2: 2006). Большие изогнутые контактные поверхности гнездовых разъёмов также имеют еще одно преимущество: более высокую электрическую проводимость - это результат низкого контактного сопротивления.

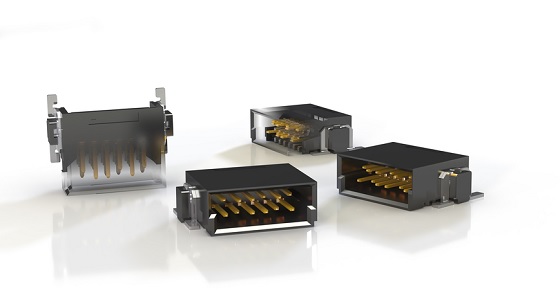

Разъемы для печатных плат One27 SMT с шагом 1,27 мм способны делать именно это и многое другое: они идеально подходят для использования в ряде мезонинных, межплатных и межблочных SMT приложений, при этом отличаясь прочностью и простотой монтажа.

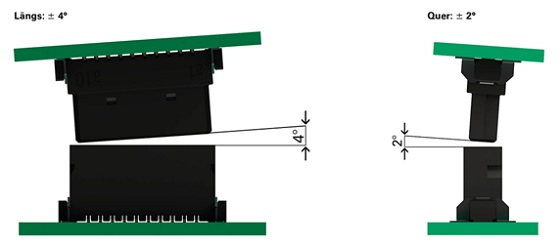

На выбор доступны три различных типа, будь то штекерное или гнездовое соединение, и все они обеспечивают абсолютно безопасное соединение, а это означает, что вы можете реализовать практически любое расстояние между платой в диапазоне от 8 мм до 13,8 мм в любом расположении печатной платы. Кроме того, мы предлагаем гнездо One27 IDC как индивидуально, так и в виде кабельной сборки. Для оптимального обращения с разъемами для печатных плат SMT мы гарантируем, что осевое отклонение составляет всего 0,1 мм, при этом мы предлагаем широкий диапазон захвата: ± 4 ° (продольный) и ± 2 ° (поперечный).

op27 3.jpg

На выбор доступны три различных типа, будь то штекерное или гнездовое соединение, и все они обеспечивают абсолютно безопасное соединение, а это означает, что вы можете реализовать практически любое расстояние между платой в диапазоне от 8 мм до 13,8 мм в любом расположении печатной платы. Кроме того, мы предлагаем гнездо One27 IDC как индивидуально, так и в виде кабельной сборки. Для оптимального обращения с разъемами для печатных плат SMT мы гарантируем, что осевое отклонение составляет всего 0,1 мм, при этом мы предлагаем широкий диапазон захвата: ± 4 ° (продольный) и ± 2 ° (поперечный).


Подробную информацию о разъемах серии One27 SMT PCB производства ept GmbH смотрите на сайте производителя.Также с информацией можно ознакомиться в pdf-буклете, представленном на нашем сайте.
