Интеллектуальный бесконтактный угловой энкодер от Contelec

15.02.2016

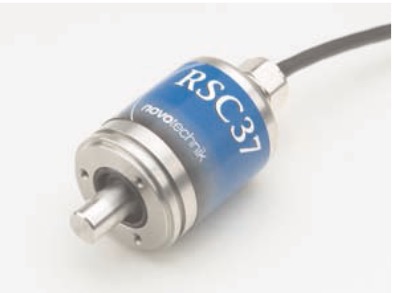

Contelec (Novotechnik) анонсирует новое семейство 12-и разрядных угловых энкодеров RSC3700 для измерения абсолютного угла (360 ∞). В процессе измерения результат сверяется с механической нулевой меткой, что позволяет не потерять результаты даже в случае потери питания. Встроенный в датчик микропроцессор позволяет получить характеристики необходимые конкретному потребителю. Выходной сигнал датчика пропорционален угловому положению вала и представляет собой стандартный набор аналоговых сигналов: 4-10 мА, 0-10В, 0,5-4,5В или ШИМ.

Энкодеры RSC 3700 могут быть сконфигурированы так, чтобы генерировать до двух аналоговых или цифровых (триггерных) сигналов, которые могут быть использованы для контроля механических процессов или сигнализировать об определенных процессах.

Спецификация:

Абсолютная погрешность по углу …….                         5,3 угл. Мин.
Линейность ….                                          +- 0,1 %
Повторяемость результатов измерений, не более …. 0,15 %
Диаметр …. 33,325 мм
Длина …    46 мм
Класс защиты …    IP67
Рабочая температура …..       -40 … + 85 гр.С
Ресурс работы …            350 млн. оборотов.

Всё вместе – и возможность программирования, и управление выходными параметрами, может существенно упростить дальнейшую обработку выходного сигнала датчика и существенно расширить область его применения.
