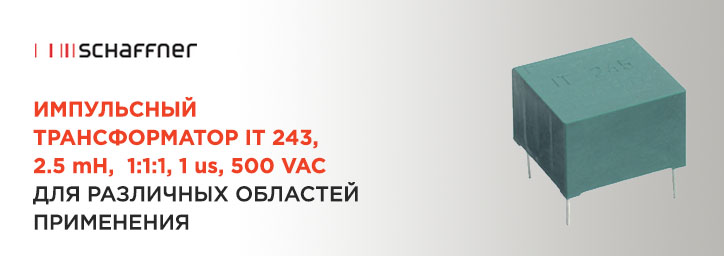

Импульсный трансформатор 2.5 mH 1:1:1 Schaffner IT243

07.11.2019

Импульсный трансформатор iT 243 с двойной вторичной обмоткой 2.5 mH 1:1:1 производства Schaffner подходит для различных областей использования, например, в качестве трансформатора связи для быстрой передачи данных или гальванической развязки в телефонных узлах.

Описание:

Различные области использования
Запуск тиристора и симистора
Запуск биполярных транзисторов
Запуск полевых транзисторов и МОП-транзисторов для мощных переключателей

Технические параметры:

Номинальное напряжение: 500 VAC
Время нарастания: 1 µs
Коэффициент трансформации: 1:1:1
Вольт-секундная площадь: 250 Vµs
Емкость связи: 7 pF
Индуктивность первичной обмотки: 2.5 mH
Индуктивность рассеяния: 85 µH
Ток запуска: 25...100 mA
Испытательное напряжение: 3.2 kV
Сопротивление обмоток: 0.7 Ω
Вид монтажа: PCB
Длина: 17.6 mm
Ширина: 16.7 mm
Высота: 11.3 mm

Импульсный трансформатор Schaffner IT 243 вы найдете на нашем сайте, перейдя по данной ссылке
