Новый модуль драйвера шагового двигателя от M5Stack!

22.06.2023

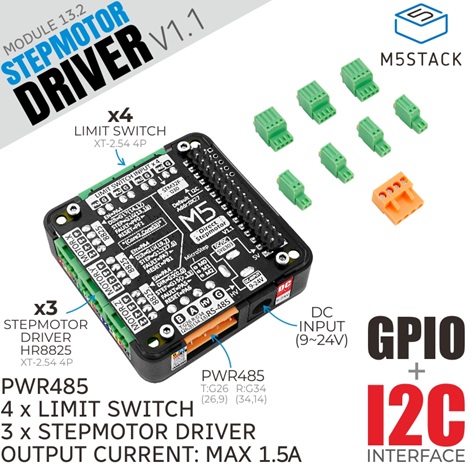

Модуль драйвера шагового двигателя 13.2 V1.1 представляет собой драйвер шагового двигателя, адаптированный к основному управлению M5, использующий схему привода шагового двигателя STM32+HR8825, который обеспечивает трехсторонний интерфейс управления биполярным шаговым двигателем. После объединения драйвера с основным контроллером M5 внутренний сигнал ESP32 основного управления напрямую подключается к микросхеме драйвера, которая может реализовать независимое управление или многоосную связь с двигателем.

Модуль использует чип STM32F030F4P6 в качестве расширения сигналов ввода-вывода, обеспечивает 4 набора входных сигнальных клемм, управление включением чипа драйвера через связь I2C, может контролировать и управлять сбросом и состоянием чипа драйвера, а также может использоваться для внешнего концевого выключателя и функции моторного тормоза.

Модуль содержит 3 разъёма для управления тремя шаговыми двигателями. Встроенный интерфейс связи PWR485 (вход питания RS485 + 9-24 В) и DC-JACK могут использоваться для связи, а режим питания будет более гибким. С поддержкой графического программирования UIFlow, выходной сигнал можно легко настроить, а шаговым двигателем можно управлять более точно. Этот модуль подходит для различных сценариев управления движением шагового двигателя, таких как принтеры, роботы-манипуляторы и т. д.
