Мощные резисторы Danotherm

Мощные резисторы Danotherm

Компания Danotherm занимается разработкой и производством высококачественных надежных резисторов для различных силовых применений с 1919 г.

Основные типы резисторов, выпускаемых фирмой, а также их основные характеристики приведены в таблице.

Группа элементов Описание Тип, мощность Внешний вид
ALPHA Тормозные резисторы в алюминиевых корпусах 65…1000 Вт 1.jpg
OHMEGA Нагрузочные резисторы в стальных трубочных корпусах с воздушным и жидкостным охлаждением Серия UT
1,2…5,2 кВт (воздушное охлаждение)
5…100 кВт (жидкостное охлаждение)
SIGMA Модульные витые тормозные резисторы 100 Вт…5 кВт 3.jpg
TERA Сильноточные 3-фазные тормозные и нагрузочные резисторы До 500 МВт 4.jpg
Заказные тормозные резисторы Тормозные резисторы заказного исполнения   5.jpg
Трубчатые резисторы Эмалированные цементные стандартные резисторы для зарядных и защитных цепей 15…1000 Вт 6.jpg
Плоские овальные резисторы Проволочные мощные резисторы плоской овальной формы на цементной основе остеклованные 15…1000 Вт 7.jpg
Резисторы для установки на радиатор HS, HSD — стандартные в алюминиевом корпусе
HSF — стандартные плоские резисторы
HSM — модульные счетверенные резисторы
HSH — резисторы в алюминиевом корпусе с повышенной площадью охлаждения
До 500 Вт 8.jpg
Толстопленочные резисторы Толстопленочные резисторы на керамическом основании со стеклянным покрытием работы в условиях высоких перегрузок До 300 Вт 9.jpg
Реостаты Проволочные витые реостаты на керамическом основании эмалированные 12…500 Вт 10.jpg
Заказные продукты
Нагревательные элементы.
Потенциометры для джойстиков.
Наборы резисторов.
Паяльные станции на горячем воздухе.

Семейство ALPHA представляет серию мощных тормозных резисторов в алюминиевых корпусах. Изолированные резисторы ALPHA предназначены для применения в компактных преобразователях, работающих в условиях высоких импульсных токов. Допустимая мощность сопротивлений может быть увеличена с помощью установки их на теплоотвод или за счет применения принудительного воздушного охлаждения.

Danotherm предлагает 4 семейства тормозных резисторов данного типа: CA, CB, CCH и CCR. Серии CA и CB выпускаются в горизонтальных и вертикальных исполнениях.

Поскольку допустимая мощность, рассеиваемая резистором, зависит от значения тока перегрузки, условий охлаждения, а также наличия и параметров теплоотвода, предельные характеристики резисторов ALPHA ограничены размерами алюминиевого корпуса.

Нагрузочные резисторы OHMEGA в стальных трубочных корпусах предназначены для работы с воздушным и жидкостным охлаждением. Они отличаются компактным конструктивом и высокой стабильностью механических характеристик.

Основные применения резисторов OHMEGA:

  • Дизель-электрические транспортные средства;
  • Климатические системы для железнодорожного транспорта;
  • Лифтовое оборудование.

Модульные тормозные резисторы SIGMA предназначены для применения в преобразователях частоты в каскадах предварительного заряда и торможения. Данные компоненты выполнены по проверенной надежной технологии проволочной навивки на керамической основе из кордерита — теплопроводящего материала со сверхнизким коэффициентом теплового расширения. Резистивный материал покрыт слоем фосфата алюминия, сохраняющего свои свойства вплоть до 700°C, для защиты проволоки от окисления и улучшения теплопередачи.

Благодаря модульной конструкции модули SIGMA могут быть смонтированы из различного количества резисторов в зависимости от задачи. Возможно открытое исполнение (только резистор на несущем основании) или исполнение с защитной сеткой по классу IP20 с выводами на керамическом основании или контактной группой. Возможно также изготовление SIGMA в виде термостата или высоковольтное исполнение.

Резисторы SIGMA выпускаются в корпусе по классу IP20, они имеют электрическую и тепловую защиту. Номинальная мощность составляет 100 Вт и более, при этом импульсная мощность может превышать номинальное значение в 20 и более раз, благодаря оптимально согласованным электрическим и механическим характеристикам материалов.

Следует отметить, что фирма Danotherm разрабатывает тепловые модели всех выпускаемых компонентов, что позволяет проводить компьютерный анализ поведения резисторов при всех условиях эксплуатации.

Семейство TERA представляет собой серию тормозных резисторов на основе стальной решетчатой структуры. Они имеют мощность до 5…8 кВт и более и предназначены для применения совместно с преобразователями частоты в каскадах предварительного заряда и торможения. Резисторы по технологии t TERA выпускаются более 30 лет. За это время они многократно подтвердили свою высокую надежность в таких тяжелых применениях, как тормозные каскады крановых приводов, работающие в условиях воздействия агрессивных сред, или резисторы заземления в высоковольтных линиях электропередач.

Основные параметры резисторов сварной конструкции со стекловидно-эмалевым покрытием и мощных резисторов плоско-овальной формы:

  • Допуск: ±5% или ±10%;
  • Рабочая температура: -50…250°С;
  • Температурный коэффициент сопротивления (ТКС): для низкоомных сопротивлений 200…400 ppm/°С, для высокоомных сопротивлений 100 ppm/°С;
  • Напряжение изоляции Vis: определяется расстоянием между терминалами и крепежным основанием, при 5 мм Vis = 1000 В, при 6 мм Vis = 1200 В;
  • Сопротивление изоляции > 10 Мом (испытательное напряжение 500 В);
  • Допустимая перегрузка: 10-кратная в течение 5 с;
  • Материалы сердечника: стеатитовая керамика, фарфор, корделитовая керамика;
  • Материал терминалов: FeNi42 имеет коэффициент теплового расширения, согласованный со стеатитовой керамикой,
  • Материалы резистивных проводников: для низкоомных резисторов CuNi10 (400 ppm/°С), CuNi23Mn (200 ppm/°С), для резисторов среднего дипазона сопротивлений CuNi44 (80ppm/°С), высокоомных резисторов NiCr8020 или CrAlFe (100ppm/°С).

Danotherm производит широкий спектр резисторов в заказном исполнении (OEM Products). Фирма имеет собственный центр разработок и испытательный центр, соответственно, любая продукция по профилю компании может быть изготовлена по заданию заказчика и в кооперации с ним. Все разработки производятся с использованием 3D-CAD программ. Это позволяет заказчику отслеживать процесс разработки на всех его стадиях и вносить коррективы.

Краткое руководство по выбору резисторов Danotherm

Серия ALPHA


Тормозные резисторы в корпусах из алюминиевого профиля четырех типов, образующих 4 семейства приборов данной серии: CA, CB, CCH и CCR.

В семействах CA и CB имеются приборы, предназначенные для горизонтального (H) или вертикального (V) монтажа. Резисторы могут выпускаться со встроенным термостатом и различной степени защищенности.

  • Постоянная рассеиваемая мощность: 65…5500 Вт
  • Диапазон сопротивлений: 0.4 Ом…4.7 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 1100 В (постоянный ток), до 690 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 75x; для времени 10 с: до 12х
  • Диапазон температур окружающей среды: -40…+90°С
  • Степень защищенности: до IP65

Справочные материалы:

Серия LAMBDA


Тормозные резисторы открытого типа в защитных перфорированных кожухах.

Приборы данной серии могут выпускаться, в том числе, и по спецификации заказчика.

В кожухе может помещаться от одного до четырех проволочных резистивных элементов, что позволяет потребителю выбирать нужные размеры резистора при заданной мощности рассеивания.

  • Постоянная рассеиваемая мощность: 250…3570 Вт
  • Диапазон сопротивлений: 0.12…256 Ом
  • ТКС: ±200 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 1100 В (постоянный ток), до 690 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 35х; для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -40С…+90°С
  • Степень защищенности: IP20



Серии OHMEGA (мощность 1-10 kW, 50-200 kW)


Тормозные резисторы на основе герметичных резистивных элементов, заключенных в стальную трубку. Приборы серии OHMEGA выпускаются как с воздушным, так и с жидкостным охлаждением. Могут быть изготовлены согласно техническим условиям заказчика.

Для увеличения рассеиваемой мощности, резистивные элементы объединяются в модули до 9 элементов для приборов с воздушным охлаждением и до 3 элементов для приборов с жидкостным охлаждением.

Резисторы серии OHMEGA отличает высокая надежность, устойчивость к воздействию окружающей среды и возможность работы в тяжелых условиях, что позволяет использовать их, в частности, на железнодорожном транспорте и в качестве нагревательных элементов для климат-систем.

  • Постоянная рассеиваемая мощность: 1200…26000 Вт (с воздушным охлаждением), 1500…15000 Вт (с жидкостным охлаждением)
  • Диапазон сопротивлений: 1.3…30 Ом
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 800 В (постоянный ток), до 400 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 40х; для времени 5 с: до 15х
  • Диапазон температур окружающей среды: -40С…+155°С
  • Степень защищенности: IP20



Серии SIGMA


Модульные резисторы данной серии выполнены на основе проволочных резистивных элементов на керамическом основании с покрытием защитным слоем фосфата алюминия. Модульная сборная конструкция позволяет в широких пределах варьировать рассеиваемую мощность, габариты и электрическое сопротивление. Большой диапазон мощностей и сопротивлений открывает возможности по применению резисторов серии SIGMA в качестве пусковых, тормозных, нагрузочных и зарядных в самых различных электрических и электромеханических системах.

  • Постоянная рассеиваемая мощность: 100…5000 Вт
  • Диапазон сопротивлений: 0.12 Ом…200 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение: до 1100 В (постоянный ток), до 690 В (переменный ток)
  • Допустимая рабочая перегрузка, для времени 1 с: до 35х, для времени 10 с: до 10х
  • Диапазон температур окружающей среды: -40С…+90°С
  • Степень защищенности: до IP21

Справочные материалы:

Серия TERA, тормозные резисторы TERA


Мощные сильноточные резисторы на основе решетчатых стальных резистивных элементов. Отличаются высокой надежностью, высокими рабочими токами и большой рассеиваемой мощностью единичного резистивного элемента, что позволяет создавать на их основе компактные резисторные блоки на мощности до 5…8 кВт. Резисторы на основе элементов серии TERA в основном применяются в качестве тормозных/пусковых резисторов мощных электроприводов, заземляющих резисторов нейтрали в многофазных сетях, разрядных и нагрузочных резисторов.

  • Постоянная рассеиваемая мощность одного элемента,
    при естественном охлаждении: 500 Вт
    при принудительном охлаждении: 1300 Вт
  • Диапазон сопротивлений одного элемента: 0.0088…3.58 Ом
  • ТКС: ±250 ppm

Описание серии

На основе элементов TERA выпускаются:

  • разрядные резисторы мощностью до 24 кВт степени защищенности IP20:


  • заземляющие резисторы
  • передвижные нагрузочные блоки мощностью 500 кВт

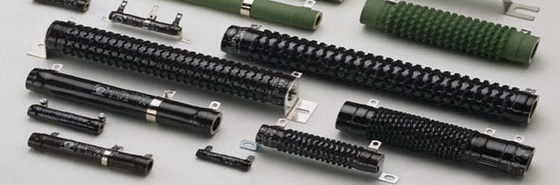

Проволочные трубчатые цилиндрические резисторы


Эти резисторы выпускаются в 46 стандартных типоразмерах диаметром от 10 до 44 мм и длиной от 55 до 590 мм с цементированным или стеклоэмалевым покрытием резистивного элемента. Все типы могут быть как фиксированного номинала, так и с возможностью подстройки сопротивления, а также с подавленной индуктивностью. Соединение резистивного элемента с выводами производится сваркой, что гарантирует высокую надежность даже в условиях высокой рабочей температуры приборов. Для монтажа резисторов поставляются крепежные фланцы и скобы. Возможно изготовление специальных типов резисторов по спецификации заказчика.

  • Постоянная рассеиваемая мощность: 17…1000 Вт
  • Диапазон сопротивлений: 0.047…200 кОм
  • ТКС: ±100 ppm



  • Электрическая прочность изоляции: 1200 В
  • Рабочее напряжение, ограниченное мощностью рассеивания: до 5700 В
  • Допустимая рабочая перегрузка для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -40…+220°С

Справочные материалы:

Проволочные овальные резисторы


Низкопрофильные овальные резисторы удобны в тех случаях, когда в аппаратуре имеются ограничения по допустимой высоте устанавливаемых элементов. Данные приборы выпускаются в 20 стандартных типоразмерах с большой полуосью от 10 до 25 мм и длиной от 78 до 490 мм как фиксированного сопротивления, так и с возможностью подстройки, а также с безындуктивной намоткой. Специально разработаны резисторы, предназначеные для монтажа на печатные платы. Защитное покрытие поверхности — цементное или стеклоэмалевое.

  • Постоянная рассеиваемая мощность: 40…800 Вт
  • Диапазон сопротивлений: 0.022 Ом…100 кОм
  • ТКС: ±100 ppm
  • Электрическая прочность изоляции: 1200 В
  • Рабочее напряжение, ограниченное мощностью рассеивания: до 4700 В
  • Допустимая рабочая перегрузка, для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -50С…+250°С

Справочные материалы:

Резисторы для установки на теплоотвод


Проволочные резисторы в алюминиевых корпусах различного профиля и способа крепления. Выпускаются как в исполнении, предусматривающем установку на дополнительный теплоотвод, так и в исполнении, не требующем такового. Резистивный элемент может быть выполнен с безындуктивной намоткой. Широкий диапазон номинальных сопротивлений, малые габариты, высокая устойчивость к внешним воздействиям и электрическая прочность изоляции позволяют использовать приборы рассматриваемых серий в самых разнообразных устройствах. Резисторы модульной конструкции позволяют значительно увеличить допустимую рассеиваемую мощность при небольших габаритах и получить равномерную теплоотдачу со значительной поверхности.

  • Постоянная рассеиваемая мощность: 10…1200 Вт
  • Диапазон сопротивлений: 0.05 Ом…62 кОм
  • ТКС: ±50 ppm
  • Электрическая прочность изоляции: 2500 В
  • Рабочее напряжение, ограниченное мощностью рассеивания: до 4000 В
  • Допустимая рабочая перегрузка для времени 5 с: до 10х
  • Диапазон температур окружающей среды: -50С…+250 С

    Справочные материалы:
  • Тип HS
  • Тип HSD
  • Тип HSF
  • Тип HSM

Толстопленочные резисторы


Приборы этого типа отличает крайне низкая величина индуктивности, что позволяет их применять в высокочастотных устройствах и импульсных устройствах с малыми длительностями импульсов. Применение толстопленочных резисторов в преобразователях позволяет снизить потери при переключении и повысить рабочие частоты преобразователей. Толстопленочная технология позволяет получать сопротивления больших номиналов, изготовление которых в проволочном исполнении представляет существенные сложности.

  • Постоянная рассеиваемая мощность: 45…225 Вт
  • Диапазон сопротивлений: 0.3 Ом…4 МОм
  • ТКС: ±250 ppm
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Рабочее напряжение резистора: до 2500 В
  • Допустимая рабочая перегрузка для времени 10 с: до 4х
  • Диапазон температур окружающей среды: -40С…+125°С

Справочные материалы:

Проволочные реостаты


Приборы 10 стандартных типоразмеров. В течение последних 50 лет заслужили репутацию надежных и удобных переменных резисторов с высокими эксплуатационными характеристиками. Возможно изготовление реостатов с целым рядом функциональных особенностей, таких, как: намотка начального участка реостата проводом большого сечения, функция отключения скользящего контакта от резистивного элемента, функция замыкания скользящего контакта на дополнительную клемму, вывод регулировочного вала с обеих сторон прибора, установка реостата в корпус с клеммами, реализация сдвоенных и строенных реостатов с регулировкой одним валом. Выпускаются также реостаты с линейным перемещением скользящего контакта.

  • Постоянная рассеиваемая мощность: 12…500 Вт
  • Диапазон сопротивлений: 0.5 Ом…25 кОм
  • Механический угол поворота: 270…300°
  • Электрическая прочность изоляции: 2500 В (переменный ток)
  • Диапазон температур окружающей среды: -40С…+130°С

Справочные материалы:

  • Поворотные реостаты
  • Линейные реостаты

Заказная продукция и аксессуары

Компания Danotherm выпускает большое количество изделий по спецификации заказчика и аксессуаров для стандартных и заказных резисторов. Практически в каждой серии возможна комплектация резисторов средствами монтажа и подключения по согласованию с заказчиком, а также изготовление изделий с дополнительными функциями и свойствами, не оговоренными в справочных материалах на стандартную продукцию.

Справочные материалы:

  • Заказные тормозные резисторы
  • Другие заказные изделия
