Резисторы CMQ от Danotherm

Новая серия резисторов CMQ от Danotherm

22.07.2015

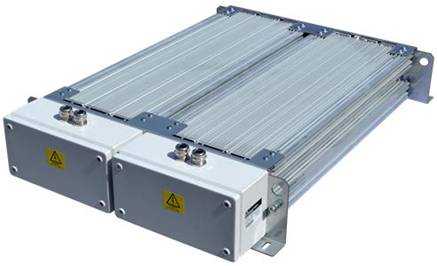

CMQ – тормозной резистор для высоких импульсных нагрузок в алюминиевом   корпусе.

CMQ тормозные резисторы в корпусах из алюминиевого профиля являются одними из самых новых типов резисторов в семействе α ALPHA компании Danotherm и предназначены для применения в компактных преобразователях, работающих в условиях высоких импульсных токов. Как и резисторы серии CBS, резисторы серии CMQ оптимизированы для больших, одиночных импульсов нагрузки (один или два в час), но способны обрабатывать около 40% мощности больше, сохраняя низкую температуру поверхности резистора.

Резистор заключен в алюминиевый корпус. Алюминиевая конструкция корпуса гарантирует, что температура поверхности резистора будет относительно низкой, что не позволит накопившейся на корпусе резистора пыли загореться. CMQ резисторы могут поставляться с различными выводами и с различной степенью защиты от IP20 до IP54, а в отдельных случаях IP65. Резисторы серии CMQ выпускаются в исполнениях для горизонтальной и вертикальной установки и могут оснащаться термовыключателем.



Краткие характеристики резисторов серии CMQ:

Диапазон мощностей Pn

510W - 4450W

Импульсная нагрузка

80 – 225 Pn @1s 30 – 60 Pn @ 5s

Диапазон рабочих температур

-40°C - 90 °C

Допустимые отклонения

± 10%; ±5% на заказ

Электрическая прочность

3500VAC- 6000VAC

Рабочее напряжение

690 - 1000V AC / 1000V DC – 1400 V DC

Сопротивление изоляции

> 20 M

Класс защиты

IP50 - IP65

Температура поверхности. Max

350 °C

Охлаждающая среда

Воздух



        Область применения:

  •  Для ветряных двигателей при падении напряжения сети (LVRT и FRT)
  •  Для аварийной остановки энергетических систем
  •  Для предварительного заряда трансформаторов и конденсаторных установок

Подробная информация о CMQ резисторах  (ссылка на PDF файл CMQ)

Ознакомиться и приобрести продукцию компании Danotherm, можно на нашем сайте или у менеджеров в офисе ВЕСТ-ЭЛ.
