Разъёмы,соединители

Разъёмы/соединители

13.05.2016

Разъёмные соединители широко применяются как во всех отраслях промышленности, так и в быту. Достаточно вспомнить обычные вилки и розетки, которыми мы пользуемся для подключения бытовых приборов.

Очень часто, когда выходит из строя какое-нибудь электронное устройство или прибор, мы в первую очередь вспоминаем «науку о контактах» и тщательно проверяем все контактные соединения. Нередко бывает, что после такой проверки и устранению некачественного контакта устройство начинает исправно работать. Качественные разъемные соединители имеют огромное значение в надежной работе электронного оборудования, приборов и устройств.

Многообразие решаемых разъёмными соединителями задач породило множество их конструктивных решений. Современной промышленностью выпускается большое количество типов электрических соединителей, а правильное применение электрических соединителей способствует повышению эксплуатационной надежности радиоэлектронных устройств. Это особенно важно, если к конечному продукту предъявляются повышенные требования по условиям эксплуатации: пыль, влага, широкий температурный диапазон, химически агрессивная среда, вибрации.

Ниже приводим краткий обзор некоторых фирм производителей разъемных соединителей, которые широко применяются в электронике, военной технике, в машиностроении, автоматизации производства, энергетике, телекоммуникациях, на транспорте и других областях промышленности.

Основная продукция немецкой EPT GmbH:
  • Colibri® - 0,5 мм, SMT, плата-плата, системы соединителей для COM Express®
  • Velox®- высокоскоростные разъемы для VPX (VITA 46)
  • Advanced TCA и MicroTCA - силовые и высокоскоростные разъемы в соответствии с PICMG®
  • Flexilink - разъемы плата-плата с технологией TCOM Press®
  • Hardmetric 2.0 - соединители IEC 61076-4-101 (Compact PCI)
  • DIN 41612 стандартные и модифицированные разъемы для пайки, запрессовки
  • PC/104, PC/104-Plus, VarPol соединители для высокоскоростной передачи данных
  • Power Terminals - силовые соединители
Продукция EPT GmbH на сайте Вест-Эл

ERNI Electronics принадлежит к международной группе компании ERNI Group. Компании группы специализируются в области электротехники и электроники.

Основные виды продукции ERNI Electronics:

  • Цилиндрические разъемы M8/M12;
  • Соединители DIN 41612;
  • Соединители для высокоскоростной передачи данных;
  • Соединители для Ethernet;
  • Соединители D-Sub;
  • Контакты силовые и коаксиальные;
  • Электрические узлы;
  • Кабельные сборки;
  • Корпуса на DIN-рейку;
  • Кожухи для разъемов DIN и D-Sub
  • Инструмент для опрессовки;
Продукция ERNI Electronics на сайте Вест-Эл

Продукция FCT electronic широко используется в электронике, авиации, военной технике, телекоммуникациях, медицине, транспорте

Основные виды продукции:

  • Кожухи
    • Металлические и пластиковые кожухи для D-Sub;
    • Немагнитные кожухи;
    • Пластиковые кожухи металлизированные;
  • Соединители
    • D-Sub разъемы,стандартные;
    • D-Sub разъемы с комбинированными контактами;
    • D-Sub разъемы высокой плотности;
    • D-Sub разъемы с фильтром;
    • D-Sub разъемы не магнитные;
    • D-Sub разъемы SMT, THT;
    • D-Sub разъемы с IDC контактами;
    • D-Sub водонепроницаемый разъём IP67;
    • D-Sub силовой разъем MicroTCA;
    • Разъемы EN 60603 / DIN 41612;
  • Контакты
    • Коаксиальные;
    • Силовые;
    • Высоковольтные;
    • RF контакты, SMA, SMB, MCX, MMCX;
    • Пневматические контакты FMG;
    • Немагнитные контакты;
  • Инструменты для разъемов D-SUB и MIL
Продукция FCT electronic на сайте Вест-Эл

Harwin производит как стандартные соединители, так и компоненты по специальным требованиям заказчика. Компания ведет активную деятельность по внедрению уникальных технологий и разработке новых, более современных, компонентов.

Основные виды продукции:

  • Gecko - серия микроминиатюрных разъемов с шагом 1,25 мм., диапазон температур от -65 ° C до + 150 ° C;
  • M300 – серия разъемов питания с шагом 3 мм, диапазон температур от -65 ° C до + 175 ° C;
  • Datamate -серия соединительных разъемов высокой надежности
  • Стандартные промышленные соединители с шагом 0.8мм , 1.00 мм , 1.25 мм , 1.27 мм (0,05 ") , 2.00мм (0,079") и 2.54мм (0,1 ");
  • EZ-BoardWare- серия PCB и SMT изделий: контакты, клипсы, держатели, зажимы, фиксаторы, экраны;
  • Пружинные контакты и цилиндрические разъемы для MIL-DTL-5015 (MIL-C-5015)
  • Розетки, гнезда для PCB и IC
  • Распорные втулки, гильзы, клеммные контакты, перемычки;
Продукция Harwin на сайте Вест-Эл

Разъёмы HIROSE включают в себя, как общераспространённые, стандартные, так и специальные, как общего применения, так и военного и подойдут для любых технических решений.

Основные виды продукции:



  • Разъёмы ввода/вывода
  • Разъёмы плата-кабель
  • Разъёмы плата-плата, плата-FPC
  • Разъёмы FPC / FFC
  • Высокочастотные компоненты / Коаксиальные
  • Волоконно-оптические
  • Разъёмы кабель-кабель
  • Держатели карт, SD, microSD, SIM, Compact Flash
  • Разъем платы EDGE
  • Автомобильные разъемы
  • Силовые разъемы
  • Высоковольтные разъемы
  • Герметичные разъемы
  • СВЧ компоненты
  • Обжимное оборудование и инструменты
Продукция HIROSE на сайте Вест-Эл

Основные виды продукции Hirschmann:

  • Промышленные изделия Ethernet
    • коммутаторы;
    • переключатели;
    • программное обеспечение;
  • Оптоволоконные интерфейсы
  • Решения контроля и управления для подвижной техники
    • пульты управления;
    • индикаторы допустимой нагрузки;
    • датчики;
  • Индустриальные разъёмы
    • круглые разъемы для датчиков, серия E (M8, M12),серия NR;
    • прямоугольные клапанные соединители серии GDM;
    • круглые разъемы управления, серия CM и NR;
    • разъемы питания, прямоугольные, серии ST, G, GDM$
    • разъемы питания, круглые, серии CA, CM, NR;
    • разъемы шины;
    • аудио и видео разъемы;
Продукция Hirschmann на сайте Вест-Эл

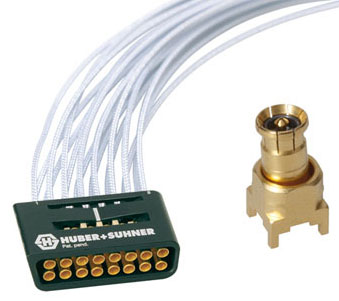

Продукция компании HUBER+SUHNER широко применяется в телекоммуникационной отрасли, промышленном секторе и на транспорте.

Основные виды разъемов HUBER+SUHNER:

  • Высокочастотные соединители
    • Байонетные соединители BNC;
    • Резьбовые соединители TNC;
    • Сверхминиатюрные соединители: MCX, SMB, SMC;
    • Прецизионные соединители SMA;
    • Соединители с обратной полярностью – серии N, SMA и TNC;
    • Среднеразмерные соединители: 4.3-10, C, N, UHF;
    • Высоковольтные соединители: SHV, MHV;
    • Микроминиатюрные соединители: SMPM-T, SMPM, SMP, MMCX, MMPX;
    • Соединители плат: MMBX, MBX, MFBX;
    • Микроминиатюрные соединители: SMPM-T, SMPM, SMP, MMCX, MMPX;
    • Многоконтактные разъемы VITA 67;
  • Оптические разъемы
    • Стандартные разъемы и адаптеры;
    • Многоконтактные оптические разъемы и адаптеры;
    • Разъемы для жестких условий;
    • Разветвители, фильтры, аттенюаторы;
Продукция HUBER+SUHNER на сайте Вест-Эл

Разъемы компании HUMMEL широко применяются в военной технике, судостроении, на транспорте, медицине, приборостроении.

Основные виды цилиндрических разъемов HUMMEL:

  • Цилиндрические разъемы питания M 12
  • Цилиндрические разъемы M 16
  • Цилиндрические разъемы M 23 Fast Ethernet PoE
  • Цилиндрические разъемы M 23 Hybrid
  • Цилиндрические разъемы M23 RJ45
  • Цилиндрические разъемы сигнальные M 23
  • Цилиндрические разъемы M 27
  • Цилиндрические разъемы питания M 23
  • Разъемы питания. Размер 1,5 M 40
  • Цилиндрические разъемы Push-Pull
  • Цилиндрические разъемы INOX
  • Цилиндрические разъемы с экструзионной изоляцией.
  • Контакты и аксессуары
Продукция HUMMEL на сайте Вест-Эл

В секторе электрических соединителей, предназначенных для автоматизации промышленности, где требуются высочайшее качество и предельная надежность, ILME стала на сегодняшний день признанным партнером многих ведущих мировых компаний. Многополюсные (многоштыревые) разъемы ILME, являются функциональными аналогами фирмы HARTING (Han), но выполнены в более облегченном варианте.

Основные виды продукции:

  • Стандартная серия разъемов;
  • Разъемы с увеличенными корпусами
  • Разъемы для работы в агрессивной среде;
  • Разъемы EMS
  • Разъемы со степенью защиты IP 68;
  • Разъемы с изоляцией на 830 В;
  • Высокотемпературные разъемы, до 180°C;
  • Разъемы с центральным расположением защелки;
  • Разъемы с корпусами из самозатухающего термопласта;
  • Аксессуары;
Продукция ILME на сайте Вест-Эл

Основные виды продукции JST:

  • Соединители для печатных плат, «плата-плата»
  • Соединители для PC card
  • Коаксиальные и оптоволоконные соединители
  • FFC/FPC соединители
  • Интерфейсные соединители
  • Соединители для ленточного кабеля
  • Краевые соединители
  • Соединители для соединения печатной платы с проводом (Crimp Style)
  • Соединители для соединения печатной платы с проводом (IDC)
  • Автомобильные соединители
  • Терминалы в ленте
  • Кабельные наконечники
Продукция JST на сайте Вест-Эл

Продукция компании PRECI-DIP широко применяется в авиации и военной технике, машиностроении, электронике, медицинской технике, телекоммуникациях, медицинской технике и оборудовании обработки данных.

Основные виды продукции:

  • Пружинные разъемы
  • Разъемы для печатных плат
  • DIL/SIL розетки
  • PGA / BGA / PLCC розетки
  • Контакты
Продукция PRECI-DIP на сайте Вест-Эл

PRO CAR занимается разработкой и производством соединительных систем высокого качества в диапазоне напряжений 12-14В для бортовых электрических систем в автомобилях, грузовиках, передвижных домах, мотоциклах и катерах:

  • Универсальные штекеры с плавким предохранителем на 1 A - 16 A для гнезда прикуривателя и стандартных розеток.
  • Универсальные угловые штекеры с функцией управления для мобильной телефонной сети в соответствии с DIN EN ISO 4165
  • Разветвители на одну, две, три розетки и удлинители.
  • Соединители с большой розеточной частью (с внутренним диаметром 21мм)
  • Светильники для добавочного освещения
  • Устройства электронной сигнализации
  • Кабель для зарядки аккумулятора с USB разъемами.
  • Нагревательные маты и ковры на напряжение 12 В и 230 В
Продукция PRO CAR на сайте Вест-Эл

Основные виды продукции Rosenberger:

  • Коаксиальные кабельные разъемы и адаптеры;
  • Кабельные, панельные и PCB разъемы;
  • Кабельные сборки: жёсткие, гибкие и гофрированные;
  • Волоконно-оптические разъемы и кабельные сборки;
  • Соединительные решения для антенн и базовых станций;
  • Разъемы для автомобильной электроники;
  • Разъемы для высокоскоростной передачи данных;
  • Высоковольтные контактные системы;
  • Инструмент и аксессуары;
Продукция Rosenberger на сайте Вест-Эл

Продукция компании Stelvio находит свое применение в бытовой технике, промышленной электронике и автоматике, телекоммуникациях, медицинском оборудовании, автомобильном транспорте.

Основные виды продукции:

  • Клемм и разъёмы;
  • Межплатные соединители;
  • Соединители типа провод-плата;
  • Держатели предохранителей;
  • Контакты, изготовленные механической обработкой;
  • Разъёмы ввод/вывод;
  • Датчики герконовые;
Продукция Stelvio на сайте Вест-Эл
